猪场常见限位栏标准（图）

后进后出栏位在国内使用最好的就是牧原了，在国内一些养殖人员认为这样赶猪麻烦，于是一些企业为了适应厂长的使用习惯自己的猪场建设时不同厂区栏位各式各样，但是牧原一直采用这样的模式而且有很好的生产成绩，由此可见企业标准建设不能为个人习惯改变，形成企业标准更有利于管理。上图两款栏位从技术标准看基本没有差异，都没有前门，差别在于下料管一个垂直下料，一个倾斜式下料。

三、圆管栏位（后进前出）

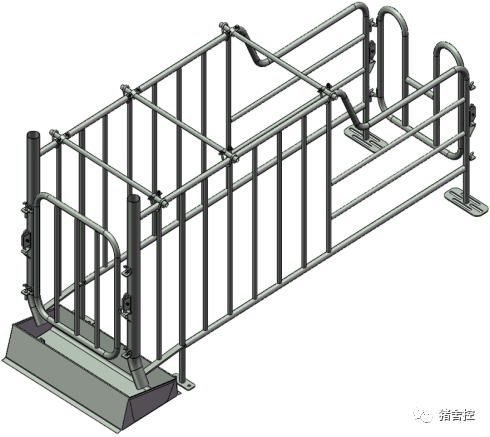

限位栏1

1、限位栏尺寸 2200mm×650mm×1000mm，侧栏片：外框采用φ26*2.3mm圆管；内衬前端采用竖向7根φ21*2.3mm圆管加1根φ26*2.3mm圆管（焊接地脚处用）加密，竟间距不大于140mm；尾部采用横向两根φ21*2.3mm圆管加密，上下均匀分布；带弯下料管采用φ60*2.0mm圆管与栏片一体焊接；底部前 后固定地脚，地脚板采用5mm厚热轧板；

2、采用左右双开碰锁结构，碰锁插片厚度不小于5 mm，露出部分约10mm, 且门轴门锁有限位，防止猪拱门栏脱位。

3、有下料管的栏片，下料管与侧栏片一体，下料管口朝向应分左、右两种，下料管底部距离地面150mm，底端打磨倒角、无毛刺；下料管安装后上沿离地高度1100mm；

4、前后栏门：外框采用φ26*2.3mm圆管，竖撑采用φ21*2.3mm圆管，

5、每组限位栏上面有三根水平 4分（φ21.3mm*2.0）镀锌钢管固定，管壁厚 2.0mm，镀锌层不小于275g/㎡（单面镀层锌厚度不低于19.25μm）。现场安装采用SUS304不锈钢 M8双 U型卡固定或者 M8不锈钢螺栓冲孔固定， 螺母为SUS304自锁螺母。端头须用防护套保护。栏位安装间距保证650mm±1mm，且保证栏位与连接管不产生滑动移位。

6、限位栏支腿高度 170mm，前地脚板尺寸 130*50*5mm，后地脚板尺寸 230*90*5mm，四角倒圆，前地脚板用SUS304M10六角法兰面内膨胀螺栓，后地脚钢板用SUS304M10六角法兰面螺栓+大平垫+M10尼龙块固定在漏缝地板上，每个地脚板紧固点不少于两处。

7、下料管采用侧栏片自带下料管，采用 φ60*2.0镀锌管，底端打磨倒角、无毛刺。

8、未单独说明的碳钢材料均为Q235，栏片和构配件整体热浸锌，整体热镀锌，热镀锌层厚度≥ 80 μm, 单点不低于70μm，厚度小于5mm的钢板锌层平均厚度不小于65μm。

9、所有栏片及构件的连接均采用SUS 304螺栓+垫片+自锁螺帽连接，杜绝现场焊接。

10、M型通长食槽：SUS034不锈钢厚度1.2mm；外沿高15cm，内沿高10cm，底部宽18cm，顶部宽30cm。两侧食槽突出栏位约10cm，食槽侧面排水（食槽水平度安装后不大于10mm，排水口位于低位），32毫米排水管口设计在食槽侧面，突出栏外侧，配不锈钢堵塞；设计安装须便于清理食槽。
