猪场常见限位栏标准（图）

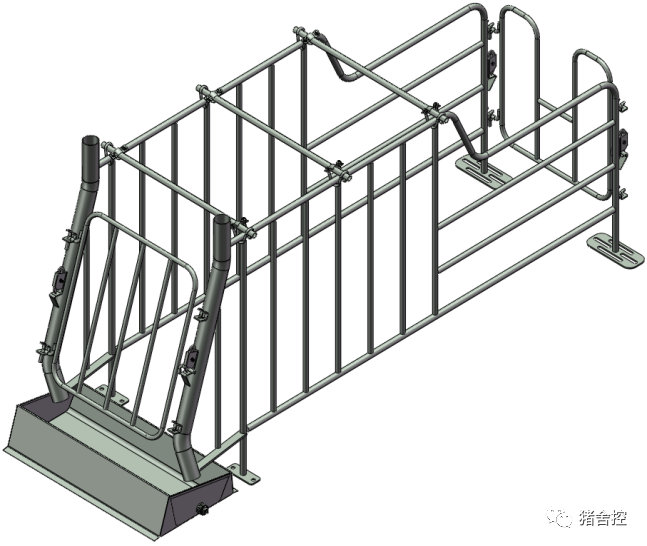

限位栏2

1、限位栏尺寸 2200mm×650mm×1000mm，外框为 φ22 圆钢，内撑为φ16圆钢。

2、栏位前部为倾斜式，倾斜角度约18°，后进前出。

3、采用左右双开碰锁结构，碰锁插片厚度不小于5 mm，露出部分约10mm, 且门轴门锁有限位，防止猪拱门栏脱位。

4、有下料管的栏片，下料管与侧栏片一体，下料管口朝向应分左、右两种，下料管底部距离地面150mm，底端打磨倒角、无毛刺；下料管安装后上沿离地高度1100mm；

5、后进前出栏门尺寸：栏门框架材料为φ16圆钢。

6、每组限位栏上面有三根水平 4分（φ21.3mm*2.0）镀锌钢管固定，管壁厚 2.0mm，镀锌层不小于275g/㎡（单面镀层锌厚度不低于19.25μm）。现场安装采用SUS304不锈钢 M8双 U型卡固定或者 M8不锈钢螺栓冲孔固定， 螺母为SUS304自锁螺母。端头须用防护套保护。栏位安装间距保证650mm±1mm，且保证栏位与连接管不产生滑动移位。

7、限位栏支腿高度 170mm，前地脚板尺寸 130*50*5mm，后地脚板尺寸 230*90*5mm，四角倒圆，前地脚板用SUS304M10六角法兰面内膨胀螺栓，后地脚钢板用SUS304M10六角法兰面螺栓+大平垫+M10尼龙块固定在漏缝地板上，每个地脚板紧固点不少于两处。

8、下料管采用侧栏片自带下料管，采用 φ60*2.0镀锌管，底端打磨倒角、无毛刺。

9、未单独说明的碳钢材料均为Q235，栏片和构配件整体热浸锌，整体热镀锌，热镀锌层厚度≥ 80 μm, 单点不低于70μm，厚度小于5mm的钢板锌层平均厚度不小于65μm。

10、所有栏片及构件的连接均采用SUS 304螺栓+垫片+自锁螺帽连接，杜绝现场焊接。

11、M型通长食槽：SUS034不锈钢厚度1.2mm；外沿高15cm，内沿高10cm，底部宽18cm，顶部宽30cm。两侧食槽突出栏位约10cm，食槽侧面排水（食槽水平度安装后不大于10mm，排水口位于低位），32毫米排水管口设计在食槽侧面，突出栏外侧，配不锈钢堵塞；设计安装须便于清理食槽。
