猪场常见限位栏标准（图）

2012-2022是中国养猪业蓬勃发展的十年，也是猪场建设蓬勃发展的10年，在这10年各家企业猪场建设模式也是日新月异的更新迭代，欧式，法式, 美式，从平层到楼房。猪场设备也是从原来的栏位，料线，环控三大系统到现在的智能精准饲喂，轨道机器人，AI估重，液态饲喂，气动送料，空气过滤，除臭设备等等，设备是越来越先进，越来越智能。在这10年中我有幸参与过国内很多中大企业的猪场建设发现国内养猪设备没有统一标准，规模化养殖厂或者养殖集团自说自话，拥有自己的设计人员，根据自己的经验，摸索自有的一套经验，中小型养猪场一般选择自由发挥。哪怕是这些众多设备中大家普遍认为技术含量最低的栏位，大家也是各式各样千奇百怪，但也是有规律可循。最近我萌生把这些标准整理进行分类的想法，在我和公司技术人员的参与下把目前市场常见栏位进行分类和整理，现将这些内容分享给大家有不到之处还望大家批评指正。

我先从单体栏的标准和整理开始，我先把标准整理，然后附上设计的图片，单体栏就材质而言可分为两类。

一、圆钢栏位

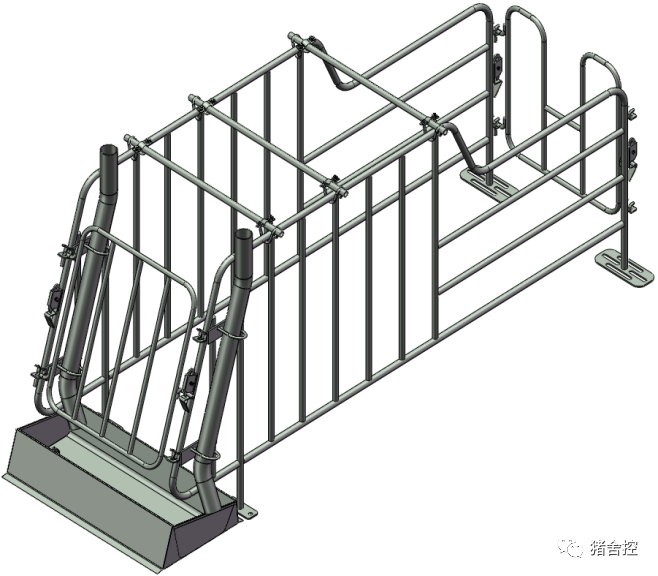

限位栏1

1、限位栏尺寸 2200mm×650mm×1000mm，外框为 φ22 圆钢，内撑为φ16圆钢。

2、栏位前部为倾斜式，倾斜角度约18°后进前出。

3、采用左右双开碰锁结构，碰锁插片厚度不小于5 mm，露出部分约10mm, 且门轴门锁有限位，防止猪拱门栏脱位。

4、下料管单独安装在栏片侧面，下料管口朝向应分左、右两种，下料管底部距离地面150mm，底端打磨倒角、无毛刺；下料管安装后上沿离地高度1100mm；

5、前后栏门尺寸：栏门框架材料为φ16圆钢。

6、每组限位栏上面有三根水平 4分（φ21.3mm*2.0）镀锌钢管固定，管壁厚 2.0mm，镀锌层不小于275g/㎡（单面镀层锌厚度不低于19.25μm）。现场安装采用SUS304不锈钢 M8双 U型卡固定或者 M8不锈钢螺栓冲孔固定， 螺母为SUS304自锁螺母。端头须用防护套保护。栏位安装间距保证650mm±1mm，且保证栏位与连接管不产生滑动移位。

7、限位栏支腿高度 170mm，前地脚板尺寸 130*50*5mm，后地脚板尺寸 230*90*5mm，四角倒圆，前地脚板用SUS304M10六角法兰面内膨胀螺栓，后地脚钢板用SUS304M10六角法兰面螺栓+大平垫+M10尼龙块固定在漏缝地板上，每个地脚板紧固点不少于两处。

8、未单独说明的碳钢材料均为Q235，栏片和构配件整体热浸锌，整体热镀锌，热镀锌层厚度≥ 80 μm, 单点不低于70μm，厚度小于5mm的钢板锌层平均厚度不小于65μm。

9、所有栏片及构件的连接均采用SUS 304螺栓+垫片+自锁螺帽连接，杜绝现场焊接。

10、M型通长食槽：SUS034不锈钢厚度1.2mm；外沿高15cm，内沿高10cm，底部宽18cm，顶部宽30cm。两侧食槽突出栏位约10cm，食槽侧面排水（食槽水平度安装后不大于10mm，排水口位于低位），32毫米排水管口设计在食槽侧面，突出栏外侧，配不锈钢堵塞；设计安装须便于清理食槽。
