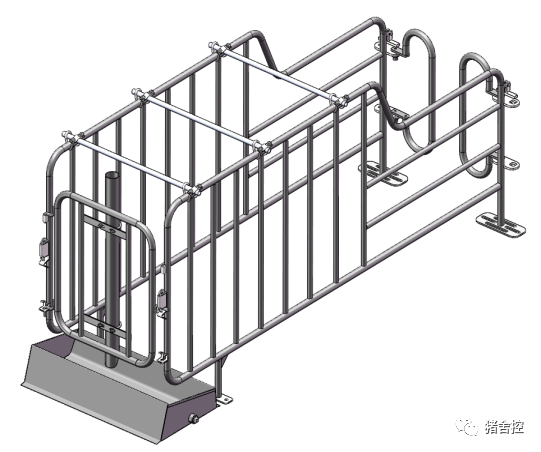

限位栏4 1、限位栏尺寸 2200mm×650mm×1000mm,侧栏片:外框采用φ26*2.3mm圆管;地脚支撑φ26*2.3mm圆管,内衬前端采用竖向8根φ21*2.3mm圆管加,净间距不大于140mm;尾部采用横向两根φ21*2.3mm圆管加密,上下均匀分布;底部前 后固定地脚,地脚板采用5mm厚热轧板; 2、采用左右双开碰锁结构,碰锁插片厚度不小于5 mm,露出部分约10mm, 且门轴门锁有限位,防止猪拱门栏脱位。 3、下料管单独安装在前门,采用 φ60*2.0镀锌管,下料管底部距离地面150mm,底端开斜口,打磨倒角、无毛刺; 4、前后栏门:外框采用φ26*2.3mm圆管,竖撑采用φ21*2.3mm圆管; 5、每组限位栏上面有三根水平 4分(φ21.3mm*2.0)镀锌钢管固定,管壁厚 2.0mm,镀锌层不小于275g/㎡(单面镀层锌厚度不低于19.25μm)。现场安装采用SUS304不锈钢 M8双 U型卡固定或者 M8不锈钢螺栓冲孔固定, 螺母为SUS304自锁螺母。端头须用防护套保护。栏位安装间距保证650mm±1mm,且保证栏位与连接管不产生滑动移位。 6、限位栏支腿高度 170mm,前地脚板尺寸 130*50*5mm,后地脚板尺寸 230*90*5mm,四角倒圆,前地脚板用SUS304M10六角法兰面内膨胀螺栓,后地脚钢板用SUS304M10六角法兰面螺栓+大平垫+M10尼龙块固定在漏缝地板上,每个地脚板紧固点不少于两处。 7、未单独说明的碳钢材料均为Q235,栏片和构配件整体热浸锌,整体热镀锌,热镀锌层厚度≥ 80 μm, 单点不低于70μm,厚度小于5mm的钢板锌层平均厚度不小于65μm。 8、所有栏片及构件的连接均采用SUS 304螺栓+垫片+自锁螺帽连接,杜绝现场焊接。 9、M型通长食槽:SUS034不锈钢厚度1.2mm;外沿高15cm,内沿高10cm,底部宽18cm,顶部宽30cm。两侧食槽突出栏位约10cm,食槽侧面排水(食槽水平度安装后不大于10mm,排水口位于低位),32毫米排水管口设计在食槽侧面,突出栏外侧,配不锈钢堵塞;设计安装须便于清理食槽。 这两款也是后进前出栏位,但是这两款圆管栏位总体因为成本比其他圆管栏位高前期在市场使用少,尤其规模养殖场。非瘟时代有些企业考虑单体食槽有利于阻断传染,上图左这几年陆续有企业在使用,上图右据说考虑是垂直下料管更有利于清洗。 上面介绍到的8种栏位的标准是根据以往客户的标准我进行了归类,在有些标准上都进行了统一,只是为了方便画图。比如1,栏位的大小统一用了2200mm×650mm×1000m但实际上栏位有2100mm,2300mm长,有600mm,700mm宽等等:2,栏位的管径圆管外框采用φ26*2.3mm圆管,竖撑采用φ21*2.3mm圆管但实际上栏位管径有32管,有2.5mm厚等:3,食槽厚度M型通长食槽:SUS034不锈钢厚度1.2mm;外沿高15cm,内沿高10cm,底部宽18cm,顶部宽30cm但实际上栏位食槽可以有U型,N型,有1.5mm厚等等这正是栏位的特别之处看起来一样其实又不一样。 |
