2．3 光强测量电路的设计

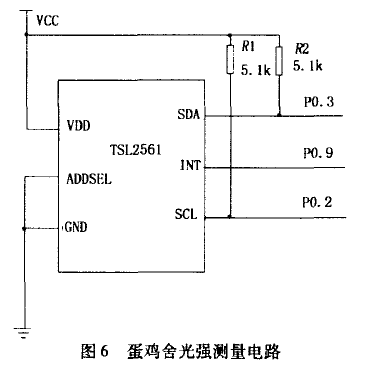

蛋鸡舍光强传感器TSL2561，通过I2C总线协议访问，单片机LPC2132内部带有I2C总线控制器，将该总线的时钟线和数据线直接与TSL2561的I2C总线的SCL和SDA分别相连，INT引脚与单片机LPC2132的外部中断引脚EINT3相连。光强测量电路如图6所示。
2．4 二氧化碳测量电路的设计

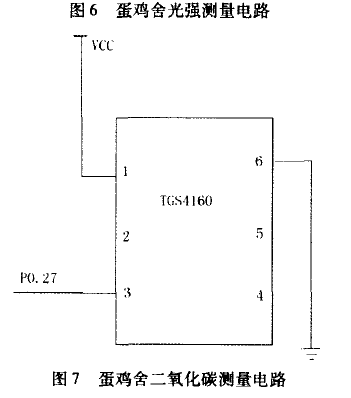

为了使蛋鸡舍二氧化碳传感器保持在最敏感的温度上，一般需要给加热器提供加热电压进行加热，但是加热电压的变化将直接影响传感器的稳定性，因此加热电压必须稳定，其范围应在(5．0±0．2)VDC之内，此处管脚1接5．0V电压。CO：测量电路，如图7所示。TGS4160型CO2传感器的输出电压为(0-3.0)V，所以可以采用3.3V参考电压，并可与单片机LPC2132的A／D转换引脚P0.27直接相连。
|
